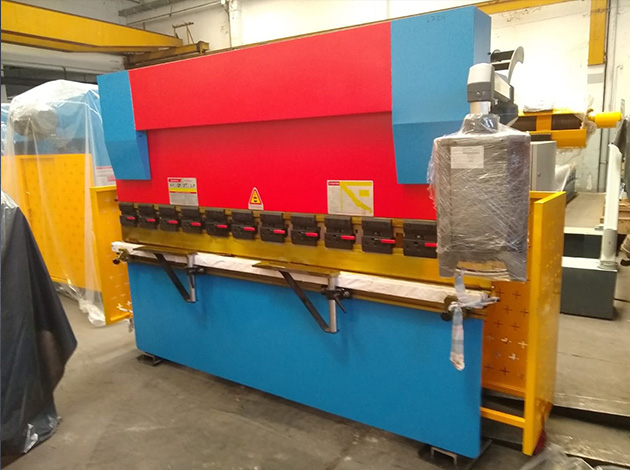

Plegadora 2500mm 40 ton Con PLC

Códigos: 671N y 672N



Información Adicional:

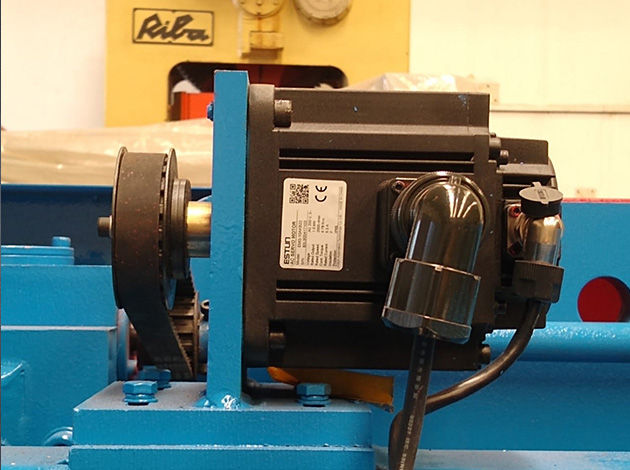

• Con servomotor y control numérico
• Una Plegadora Hidráulica de barra de torsión

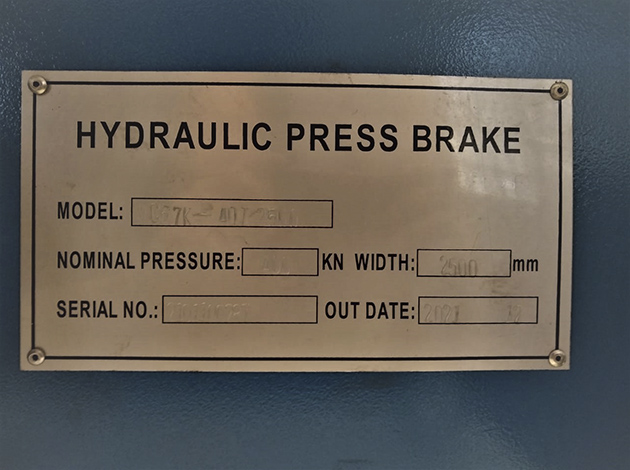

• Modelo: WC67E-40/2500
• Capacidad para 40 Tons. de Fuerza

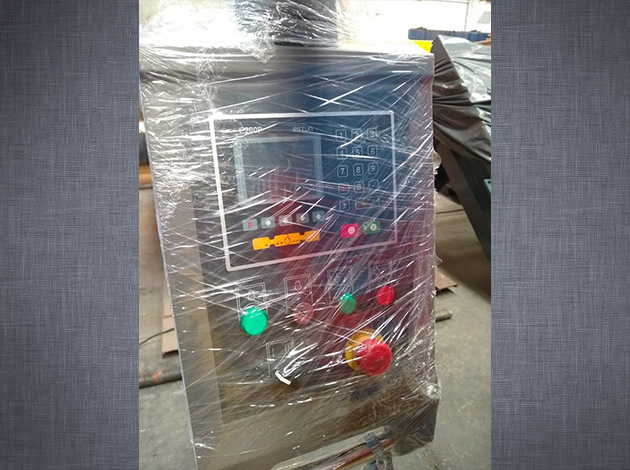

• Con Control Numérico ESTUN E-300
• Comando en 2 ejes (Y, X)
• FUERZA MÁXIMA: 40 Tons.
• ESPESOR: 2,5mm
• LARGO ÚTIL DE MESA: 2500 mm.
• DISTANCIA ENTRE MONTANTES:2030 mm.
• ABERTURA MÁXIMA: 340 mm.
• CARRERA MÁXIMA:100 mm.
• GARGANTA:250 mm.
• VELOCIDAD DE APROXIMACIÓN: 120 mm/seg.
• VELOCIDAD DE PLEGADO: 13 mm/seg.
• VELOCIDAD DE RETROCESO: 90 mm/seg.

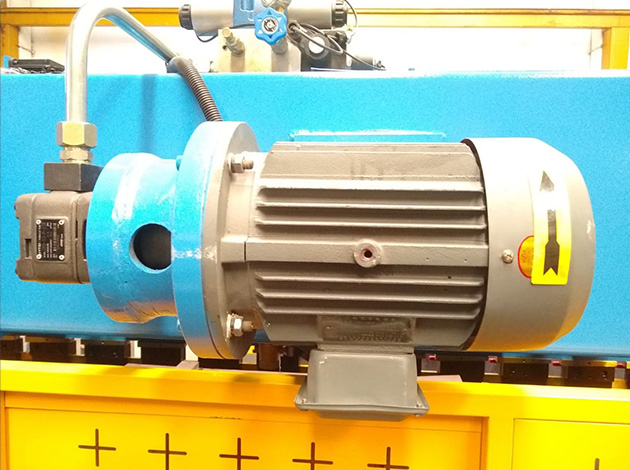

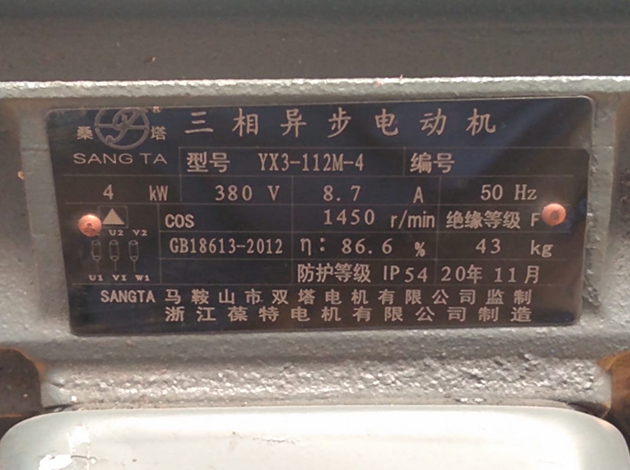

• POTENCIA: 5,5 kW
• PESO APROX. 3.500 Kgs.

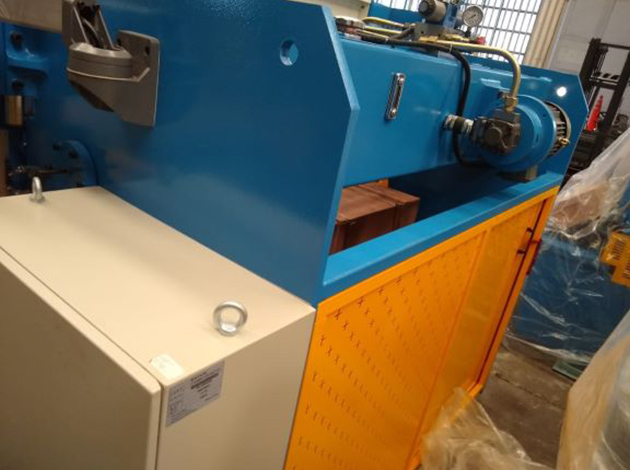

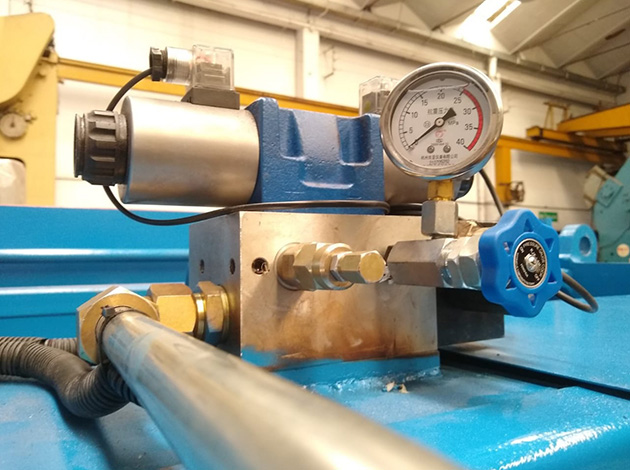

• TANQUE HIDRÁULICO (Sin aceite)

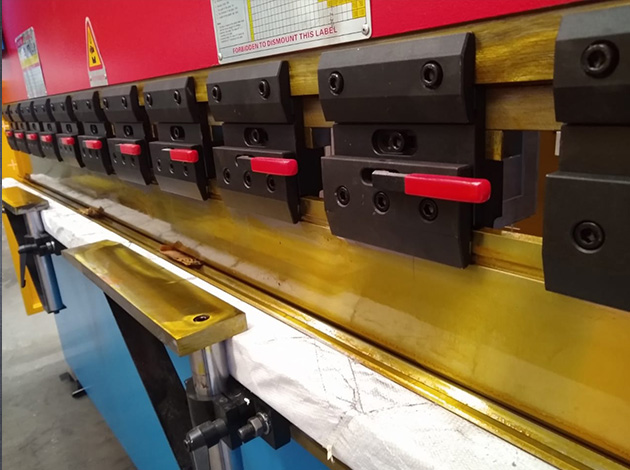

• SISTEMA DE FIJACION PROMECAM (Europeo)
• Para el herramental superior

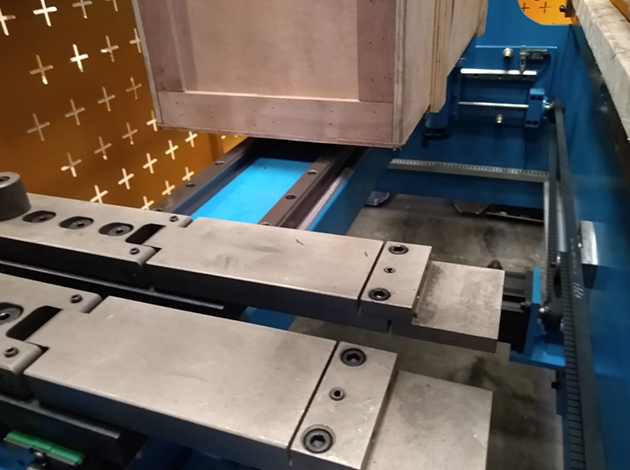

- TOPE TRASERO (eje X)

El Tope Trasero determina, mediante su posicionamiento automático, el largo del ala de plegado en cada golpe de la secuencia de plegado.
Es de construcción mecánica muy robusta, estando su carro guiado mediante guías rectificadas con bujes de bolas recirculantes y su posicionamiento esta controlado por el CNC.

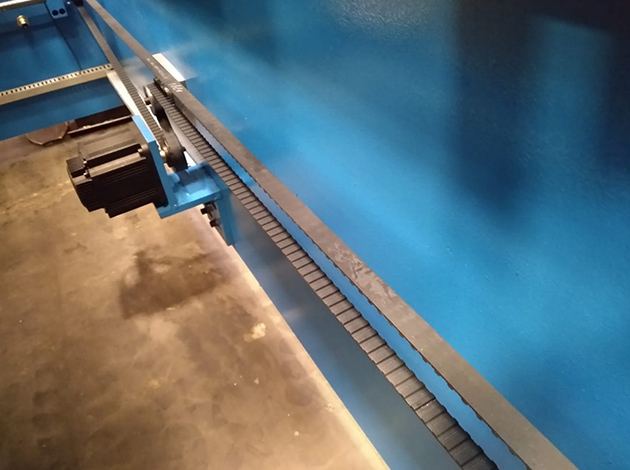

El desplazamiento motorizado horizontal (hacia delante y atrás) del carro del tope trasero se realiza por medio de tornillo de bolas recirculantes, logrando de esta manera una alta precisión de posicionamiento.
La barra del tope consta de dos carros para apoyo de la chapa, los cuales pueden ser colocados en cualquier posición a lo largo de la barra, de acuerdo al herramental utilizado o a la pieza a realizar.

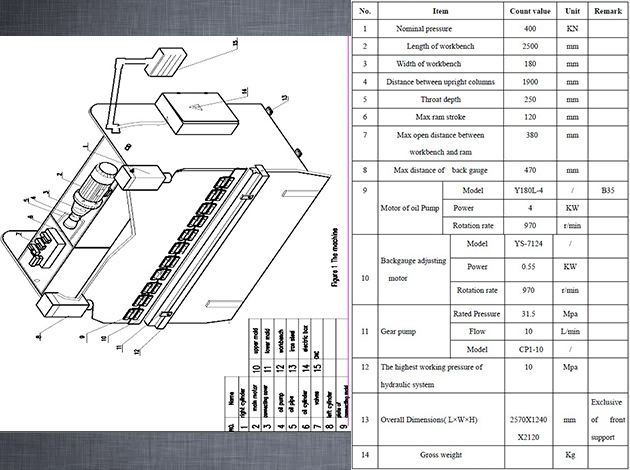

- Dimensiones:

• Largo: 2570 mm
• Ancho: 1240 mm
• Alto: 2120 mm

Peso aprox: 3000 kgs
